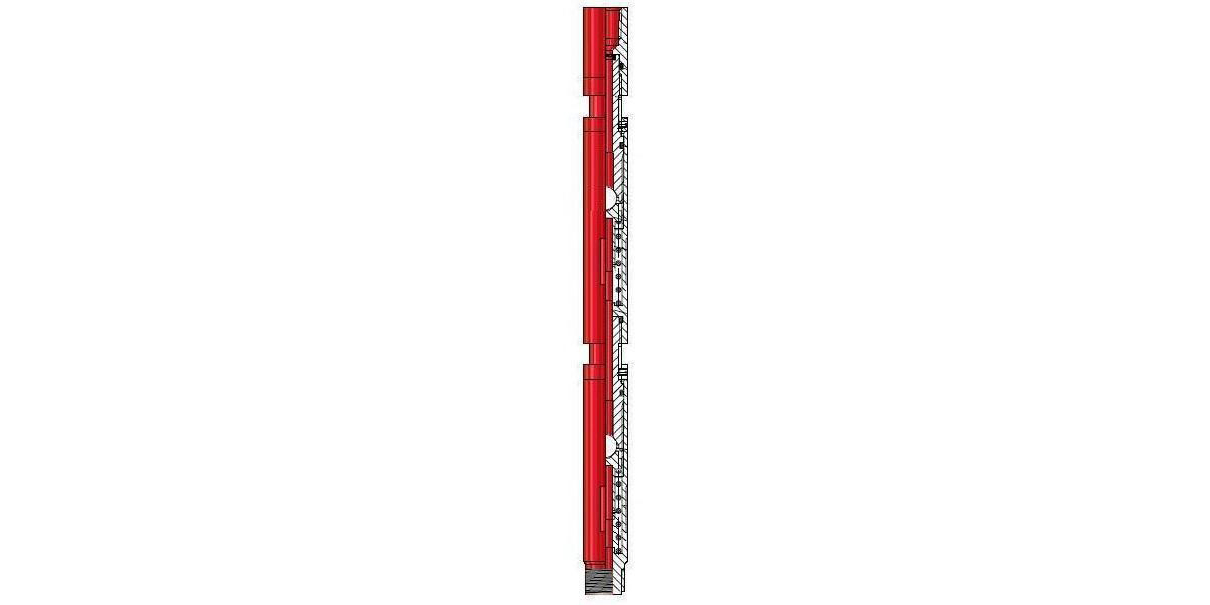

802W 化学药剂注入阀 (带破裂盘)

产品号: 802W

型号:  化学药剂注入阀 (带破裂盘)

 描述/应用

化学注入阀提供化学药剂到生产油管的流通通道。该注入阀可以做成从1/4" 到 1/2" NPT的接头。标准产品使用13CR材料，工作压力5,000 psi 和10,000psi，可订制718或以上的其它的优质材料。

特点/优势

提供到生产管柱的流动通道。

短小精悍的设计。

由两级单流阀组成，性能更加可靠

标准产品使用13CR材料，其它的材料可以订制。

操作

下入步骤

面对化学注入管线打压至5,000 psi， 保持10分钟，确保各个接头密封完好。

连接化学注入阀到化学注入短节上，化学注入管线与化学注入阀连接，打压测试化学注入阀的开启、关闭压力并记录。注意：适用于没有破裂盘的情况；如果注入阀带破裂盘，需要先取出破裂盘方可进行此操作。

连接化学注入阀到化学注入短节上，连接化学注入管线到化学注入阀。

化学注入管线和化学注入阀打压至2,000psi，稳压10分钟，以保证这些工具整体密封。

在下入化学注入阀过程中，管线保持500 psi到1,000 psi的压力，确保整个化学注入管线不渗漏。将化学注入管线保护器跨过油管接箍夹紧以保护它里面的化学注入管线。化学注入管线下放速度要与下钻速度保持一致，坐卡瓦或打钳子时防止损坏化学注入管线。

注意：用多大的压力维持化学注入管线压力大小取决于化学注入接头下入的深度，该深度的静液柱压力会叠加到注入管线上。为保证下入过程整体的密封性，总压力不能超过破裂盘的剪切压力。

一旦化学注入阀下入到要求的深度，并且安装完井口、准备开始注入化学药剂，提高化学注入管线压力至3,000 psi先打开破裂盘后，然后正常注入化学药剂。

注意:注入管线最大测试压力过大会导致破裂盘过早破裂。

起出步骤

将化学注入管线先泄压，然后从油管挂下用割刀割断。

正常起钻，回收化学注入管线，期间防止回收化学注入管线与起钻速度不一致，导致化学注入管线下坠或拉断，造成井下落物；同时防止起钻坐卡瓦或打钳子时导致管线损坏。

起钻至化学注入阀后，从化学注入阀位置卸开化学注入管线，甩化学注入阀至地面。对管线及化学注入阀进行清洗、试压，更换注入阀里的密封件。
